Манометры МТМ

< >
Средняя оценка: 5 (1 vote)

Под заказ

Манометры МТМ служит для измерения давления неагрессивных сред такие как вода, пар, масло, бензин, керосин, так же приборы изготавливаются для измерения давления кислорода и ацетилена.

Модификации

Манометры изготавливаются в таких типоисполнениях:

  • МТМ-1 – манометр без фланца с радиальным штуцером,
  • МТМ-2 – манометр с задним фланцем с радиальным штуцером,
  • МТМ-3 – манометр с передним фланцем с осевым штуцером,
  • МТМ-4 – манометр без фланца с осевым штуцером.

Комплект поставки

  • Манометр МТМ - 1 шт,
  • Паспорт - 1 экз,
  • Упаковка - 1 шт.
Технические характеристики
Параметр Значение
Диаметр корпуса 60 мм
Класс точности 4,0
Диапазон давления от 0 до 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400 кгс/см2
Климатическое исполнение У1.1
Межповерочный интервал 2 года
Виброзащита L3
Присоединительная резьба M12x1,5
Материал корпуса сталь
Стекло органическое
Трибко-секторный механизм бронза, латунь
Циферблат алюминиевый сплав, окрашенный в белый цвет
Штуцер, трубчатая пружина латунь

Условия эксплуатации

Манометры МТМ остаются работоспособными при воздействии:

  • температуры окружающей среды от –50 +65°С,
  • относительной влажность воздуха 98% при температуре 35°С

Схема манометра показывающего МТМ-1

Рис.1 Схема манометра показывающего МТМ-1

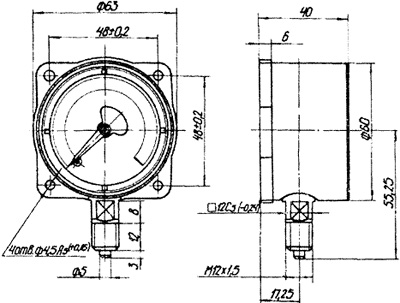

Схема манометра показывающего МТМ-2

Рис.2 Схема манометра показывающего МТМ-2

Схема манометра показывающего МТМ-3

Рис.3 Схема манометра показывающего МТМ-3

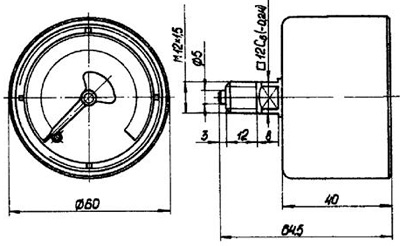

Схема манометра показывающего МТМ-4

Рис.4 Схема манометра показывающего МТМ-4
