Датчик температуры жидкостной STw-02
Датчик температуры STw-02 предназначен для измерения температуры жидкости.
| Параметры | Значение | |
| Выходной сигнал | Pt 1000 | |
| Температурный диапазон | -5...+80 °С | |
| Способ установки | накладной на трубопровод с креплением хомутом | |
| Электрическое соединение | кабель 1,5 м | |
| Корпус | степень защиты IP 65 | |
Комплектация
- Датчик температуры STw-02 - 1 шт,
- Паспорт - 1 экз.
Принцип действия
Измерительным узлом (ТС) датчика температуры является чувствительный элемент, представляющий собой плоскую керамическую пластину с нанесенным на нее резистивным слоем. Внутренние проводники от ЧЭ подведенные к клеммам для внешних подключений. Конструкция неразборная.
Основными указаниями при выборе ТС являются:
- соответствие измеряемой температуры пределам измерения ТС,
- соответствие прочности материала защитной арматуры условиям эксплуатации,
- правильный выбор длины монтажной части.
Работа измерительного узла основана на свойстве пластины изменять электрическое сопротивление в зависимости от температуры. Изменения сопротивления регистрируется вторичным прибором, в измерительную схему которого включен термопреобразователь сопротивления.

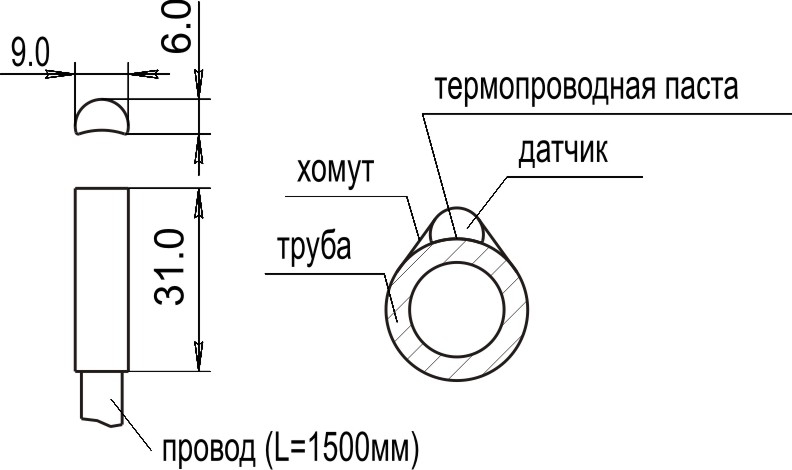

Рис.1. Габаритные и присоединительные размеры датчика STw-02
